أنواع قوالب الحقن

03. 09, 2022

هناك العديد من أنواع قوالب الحقن والأدوات المستخدمة اليوم ، مثل القوالب ثنائية اللوح ، وثلاثية الألواح ، والقوالب المكدسة. يتم استخدام القوالب ثنائية وثلاثية الألواح بشكل أكثر شيوعًا للمنتجات ذات الجدران الثقيلة وغير التغليف. يتم استخدام كل من أنظمة العداء البارد والساخن لقالبين وثلاثة قوالب ألواح. تستخدم جميع قوالب المكدس مشعبًا ساخنًا لنقل الذوبان إلى التجاويف. يجب تشكيل كل مكون من مكونات القالب وإنهائه وفقًا لأبعاد دقيقة مع تفاوتات شديدة للغاية ويجب معالجته بالحرارة حتى يتمكن من تحمل ضغوط الحقن والمشابك العالية جدًا. قوالب الحقن هي أغلى القوالب المستخدمة في معالجة البلاستيك مع فترات زمنية طويلة جدًا ، وهي مطلوبة لتصميمها وتصنيعها. يجب اختبار كل قالب حقن وتصحيح أخطائه لإثبات نظام الطرد و / أو نظام التبريد و / أو التدفئة ومكونات التشغيل قبل وضعها في الإنتاج.

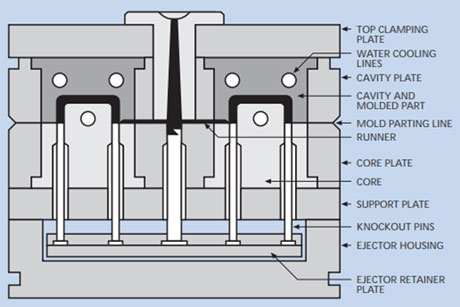

يحتوي قالب الحقن ذو اللوحين على خط فصل واحد فقط. في حالة استخدام عداء ، يتم توصيله بالمنتج المصبوب ويتطلب إزالة وفصل يدويًا بعد إخراج الجزء. هذا النوع من قوالب الحقن هو الأقل تكلفة في صنعه ويستخدم بشكل شائع للأجزاء ذات الأشكال الهندسية البسيطة نسبيًا.


أنواع قوالب الحقن

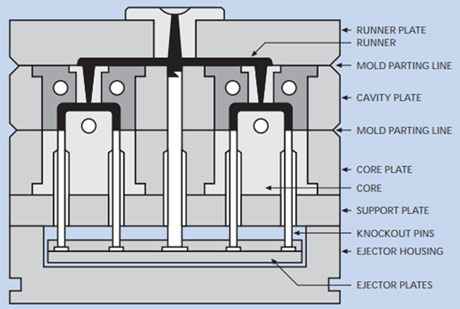

يحتوي قالب الحقن ثلاثي الألواح على خطين للفصل ، أحدهما لنظام العداء والآخر للمنتج المصبوب. عند فتح قالب الحقن ، يتم فصل العداء تلقائيًا عن المنتج للسماح بمعالجة منفصلة. هذا يلغي الحاجة إلى الفصل والإزالة اليدوية ويمكن تغذية نظام العداء والذراع مباشرة إلى نظام إعادة التدوير. هذا النوع من القوالب أغلى من القالب ذي اللوحين.


أنواع قوالب الحقن

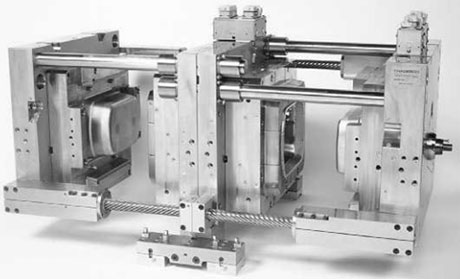

يمكن أن يتكون قالب حقن المكدس من مستويين أو ثلاثة أو أربعة مستويات. تتمثل ميزة قالب المكدس في أنه يمكنه ، بشكل عام ، إنتاج عدد أكبر من المنتجات مقابل قالب من طبقتين أو ثلاث ألواح باستخدام نفس حمولة مشبك الماكينة. العيب هو أنه يتطلب مكبس صب مع فتحة ضوء النهار أكبر بكثير لاستيعاب ارتفاع القالب. يعتبر هذا النوع من قوالب الحقن أكثر تكلفة ويستغرق وقتًا أطول في البناء. ثلاثة قوالب تكديس مستوية جديدة جدًا وقوالب تكديس ذات أربعة مستويات موجودة منذ أقل من خمس سنوات. عادةً ما تستخدم صناعات حاوية الألبان والأغطية قوالب المكدس. المستوى الأربعة شائع للأغطية ، والمستوىان شائعان للحاويات.


أنواع قوالب الحقن
