مسرد مصطلحات حقن البلاستيك

بعض مسرد المصطلحات المتعلقة بتصميم الأجزاء البلاستيكية وصنع القوالب وصب حقن البلاستيك.

عامل مضاد للكهرباء الساكنة: مادة مضافة تستخدم للتخلص من الكهرباء الساكنة أو تقليلها من سطح الجزء البلاستيكي.

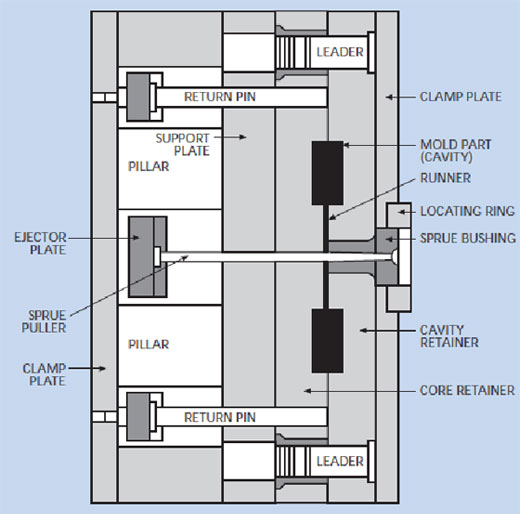

لوحة الدعم: لوحة تستخدم كدعم لمجموعة تجويف قالب حقن البلاستيك ، ودبابيس التوجيه ، والبطانات ، إلخ.

الرئيس: نتوء على جزء بلاستيكي مصمم لزيادة القوة ، وتسهيل المحاذاة ، وتوفير التثبيت ، وما إلى ذلك.

التجويف: المساحة الموجودة داخل قالب الحقن والتي يتم فيها حقن المادة.

صفيحة التثبيت: لوحة مثبتة في قالب بلاستيكي وتستخدم لربط القالب باللوح.

قولبة الحقن المشترك: عملية حقن خاصة متعددة الأطراف يتم فيها ملء تجويف القالب جزئيًا أولاً ببلاستيك ثم حقن طلقة ثانية لتغليف اللقطة الأولى.

قناة التبريد: القنوات الموجودة داخل جسم قالب الحقن والتي يتم من خلالها تدوير وسط تبريد للتحكم في درجة حرارة سطح القالب.

الدورة: التسلسل الكامل للعمليات في عملية لإكمال مجموعة واحدة من القوالب. يتم أخذ الدورة عند نقطة معينة في العملية وتنتهي عند الوصول إلى هذه النقطة مرة أخرى.

فتح ضوء النهار: أقصى مسافة بين الأسطوانات الثابتة والمتحركة لوحدة المشبك في وضع الفتح الكامل.

البوابة المباشرة: الذرب الذي يغذي مباشرة تجويف قالب الحقن.

مسودة: درجة الاستدقاق لجدار تجويف القالب أو زاوية الخلوص المصممة لتسهيل إزالة الأجزاء من قالب حقن البلاستيك.

دبابيس القاذف: يتم دفع الدبابيس في تجويف القالب من الخلف أثناء فتح القالب لإجبار الجزء النهائي على الخروج من القالب. دبابيس خروج المغلوب مسرد آخر.

دبابيس رجوع القاذف: نتوءات تدفع مجموعة القاذف للخلف مع إغلاق قالب الحقن. دبابيس السطح ودبابيس الإرجاع هي مسرد للمصطلحات الأخرى.

قالب العائلة: قالب متعدد التجاويف حيث يشكل كل تجويف أحد الأجزاء المكونة للجزء النهائي المجمع.

بوابة المروحة: بوابة تستخدم للمساعدة في تقليل تركيزات الضغط في منطقة البوابة من خلال نشر الفتحة على مساحة أوسع. عادة ما يمكن توقع أقل تشويه للأجزاء عن طريق استخدام هذا النوع من البوابة.

فلاش: بلاستيك إضافي متصل بالقالب عادة على طول خط فراق القالب.

خط التدفق: علامات ظاهرة على العناصر النهائية تشير إلى اتجاه تدفق المصهور في قالب حقن البلاستيك.

علامات التدفق: ظهور سطح متموج على جزء مصبوب ناتج عن التدفق غير السليم للمادة المنصهرة في قالب الحقن.

البوابة: فتحة يدخل من خلالها المصهور إلى تجويف القالب.

قالب عداء ساخن: قالب يتم فيه عزل العدائين عن التجاويف المبردة وتظل ساخنة. قوالب العداء الساخن تصنع الأجزاء التي لا تحتوي على خردة.

ضغط الحقن: الضغط على وجه برغي الحقن أو الكبش عند حقن مادة في القالب.

النفث: تدفق مضطرب في الذوبان ناتج عن بوابة صغيرة الحجم أو حيث يصبح قسم رفيع أكثر سمكًا بسرعة.

تهزهز: أداة لتثبيت أجزاء من تجميع أثناء عملية التصنيع.

دبابيس خروج المغلوب: قضيب أو جهاز لطرد جزء كامل من قالب بلاستيكي.

وحدة التحكم في درجة حرارة القالب: معدات مساعدة تستخدم للتحكم في درجة حرارة القالب. يمكن لبعض الوحدات تسخين وتبريد قالب الحقن. مسرد آخر يسمى المبردات ، فقط يبرد القالب.

الصوانى المتحركة: اللوح الزجاجي لآلة التشكيل بالحقن التي يتم تحريكها بواسطة مكبس هيدروليكي أو مفتاح تبديل ميكانيكي.

القالب متعدد التجاويف: قالب حقن له طبعتان أو أكثر لتشكيل العناصر النهائية في دورة ماكينة واحدة.

قولبة المواد المتعددة: حقن مادتين أو ثلاث مواد بالتسلسل في قالب واحد خلال دورة صب واحدة. آلة القولبة بالحقن مجهزة بواحد أو ثلاثة من الملدنات.

الفوهة: الأنف المعدني المجوف والمثبت ببراغي في طرف الحقن لمادة بلاستيكية. تتطابق الفوهة مع الاكتئاب الموجود في القالب. تسمح هذه الفوهة بنقلهاص للصهر من الملدنات إلى نظام العداء والتجاويف.

التعبئة: ملء تجويف القالب أو تجاويفه بأكبر قدر ممكن دون التسبب في ضغط لا داعي له على قوالب الحقن أو التسبب في ظهور وميض على الأجزاء النهائية.

خط التقسيم: في الجزء النهائي ، يوضح هذا السطر مكان التقاء نصفي القالب عند إغلاقهما.

بوابة التحديد: بوابة مقيدة بقطر 0.030 بوصة أو أقل ، هذه البوابة شائعة في قوالب العداء الساخن.

لوحة التثبيت: اللوحة التي يتم تركيب القطع القابلة للفك مثل تجاويف القالب ودبابيس القاذف ومسامير التوجيه والبطانات أثناء التشكيل بالحقن.

عداء: القناة التي تربط العصا مع البوابة لنقل المصهور إلى التجاويف.

لقطة قصيرة: عدم ملء قالب حقن البلاستيك أو تجاويف القالب بالكامل.

سعة اللقطة: يعتمد بشكل عام على البوليسترين ، وهو أقصى وزن للبلاستيك يمكن إزاحته أو حقنه بضربة حقنة واحدة. يتم التعبير عنها عمومًا على أنها أوقية من البوليسترين.

الانكماش: فروق الأبعاد بين الجزء المصبوب وأبعاد القالب الفعلية.

قضبان جانبية: قطع مفكوكة تستخدم لحمل واحد أو أكثر من مسامير القولبة ويتم تشغيلها من خارج القالب البلاستيكي.

دبابيس السحب الجانبي: تُستخدم الإسقاطات لتكوين ثقب في اتجاه آخر بخلاف خط إغلاق القالب والتي يجب سحبها قبل إخراج الجزء من قالب الحقن.

القالب أحادي التجويف: قالب به تجويف واحد فقط وينتج جزء منه فقط في كل دورة.

علامة الحوض: منخفض ضحل أو غمازة على سطح جزء مكتمل ناتج عن الانكماش أو الحشو المنخفض للتجويف.

جلبة الصهر: ملحق داخلي من الصلب المقوى في قالب الحقن يقبل فوهة الملدنات ويوفر فتحة لنقل المصهور.

بوابة ذوبان: ممر يتدفق من خلاله الذوبان من الفوهة إلى تجويف القالب.

قفل السبرو: جزء من الراتنج المحتفظ به في بئر البزاقة الباردة بواسطة تقويض. يستخدم هذا القفل لسحب الذراع من الجلبة عند فتح القالب. يتم دفع قفل العجلة نفسها خارج قالب حقن البلاستيك بواسطة دبوس قاذف.

ذبابة: فتحة التغذية المتوفرة في قولبة الحقن بين الفوهة والتجويف أو نظام العداء.

قوالب التكديس: قالبان أو أكثر من النوع المماثل يتم وضع أحدهما خلف الآخر للسماح بتصنيع أجزاء إضافية أثناء الدورة.

لوحة التقشير: لوحة تجرد قطعة مصبوبة من المسامير الأساسية أو سدادات القوة. يتم ضبط لوحة التجريد على التشغيل عن طريق فتح قالب حقن البلاستيك.

بوابة علامة التبويب: علامة تبويب صغيرة قابلة للإزالة بنفس سماكة العنصر المصبوب ، ولكنها عادة ما تكون متعامدة مع الجزء لسهولة الإزالة.

تباعد قضيب التعادل: المسافة بين أشرطة الربط الأفقية في ماكينة القولبة بالحقن. بشكل أساسي ، يحد هذا القياس من حجم القوالب التي يمكن وضعها بين قضبان الربط وفي آلة التشكيل بالحقن.

تقويض: نتوء أو فجوة تمنع الانسحاب من قالب صلب مكون من قطعتين.

بوابة الصمامات: نوع من البوابات حيث يتم تثبيت دبوس في البوابة أو القناة بواسطة شد نابض. عندما تتحرك ضربة الحقن للأمام ، تضغط هذه البوابة على البلاستيك في العداء. عندما يكون تراكم الضغط هذا كافيًا للتغلب على توتر الزنبرك ، يتم دفع الدبوس للخلف (سحبه) ثم يملأ فك الضغط السريع للذوبان التجويف بسرعة عالية للغاية.

فتحة التهوية: قناة ضحلة أو فتحة فتحة في التجويف للسماح للهواء أو الغازات بالخروج بينما يملأ الذوبان التجويف.

Warpage: هذا المصطلح يعني تشويه الأبعاد في كائن مقولب.

خط اللحام: العلامات المرئية على الجزء النهائي المصنوع من التقاء جبهتين لتدفق الذوبان أثناء القولبة بالحقن.
